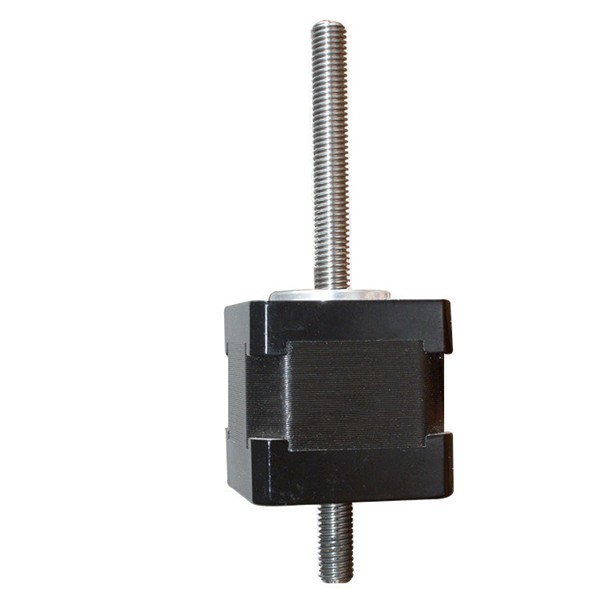

35mm贯通轴式直线丝杆电机

  • 品牌:金诺豪
  • 推荐驱动器: SD-422R
  • 步距角:1.8°/步
  • 可非标定制
1、步距角精度:±5%(整步,空载)

2、电感精度:±20%

3、电阻精度:±10%

4、温升:<80Max (额定电流,二相通电)

5、工作环境温度:-20 ˜ +50℃(无结冰)

6、绝缘电阻:100MΩ min.  500VDC

7、可非标定制

15920081001

在线咨询
  • 技术参数
  • 外形尺寸
  • 资料下载

命名规则

14N34-15-6.35-1.27-100 □□

命名段

含义

14

电机外径35mm

N

 贯通轴式

34

机身长度34mm

15

额定电流1.5A

6.35

丝杆直径6.35mm

1.27

导程1.27mm

100

丝杆长度 100mm

□□

非标标识


技术参数(手机浏览时,可左右滑动表格)

电机

规格

机身长(mm)

相电流

(A)

相电阻

(Ω)

相电感

(mH)

转动惯量

(g.c)

重量

Kg

适配驱动器

(推荐型号)

14

34

1.5

1.23

   1.4

20

0.19

SD-422R

14

47

1.5

1.9

3.2

  30

0.23

SD-422R

 推荐驱动器是脉冲型,金诺豪科技还可以为客户提供以下驱动:

★总线型步进驱动器、★IO控制、★电位器调速。

直线丝杆(mm)

导程(mm)

步长(mm)

断电自锁力(N)

6.35

1.27

0.00635

150

3.175

0.015875

40

6.35

0.03175

15

12.7

0.0635

3

25.4

0.127

0

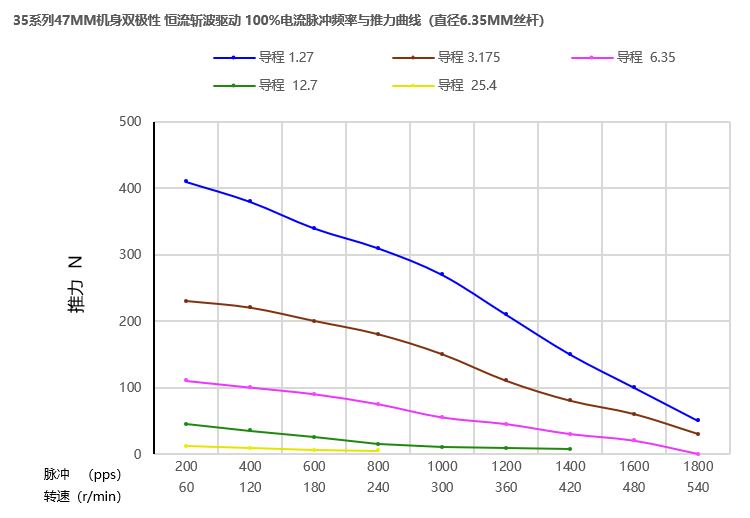

动态力矩曲线

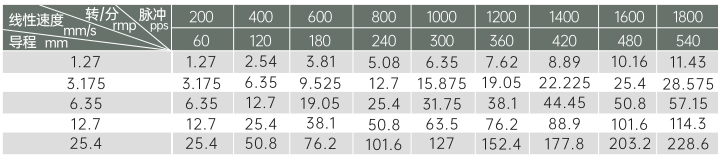

曲线图曲线图线性速度

测试条件:恒流驱动,无加速度,2细分,驱动电压24V。

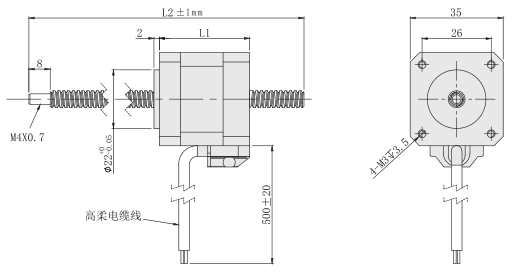

外形尺寸图(单位:mm

贯通轴35丝杆电机外形尺寸图

本系列电机可以根据客户要求定制丝杆长度(L2) 、丝杆端部。
