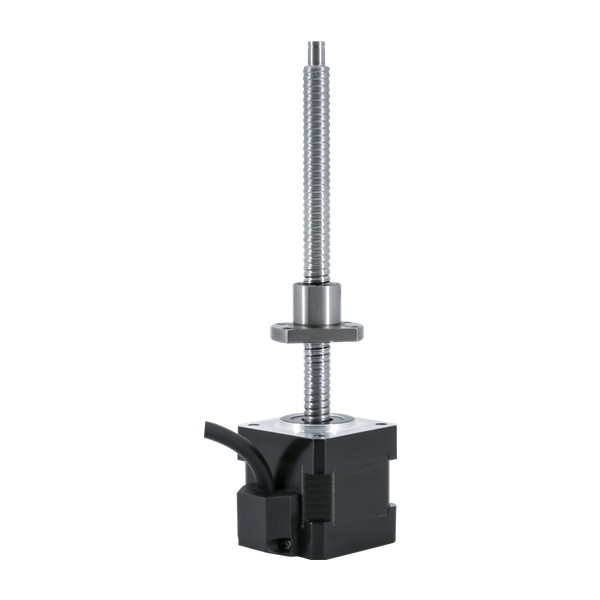

35mm滚珠丝杆电机

  • 品牌:金诺豪
  • 推荐驱动器: SD-422R
  • 步距角:1.8°/步
  • 可非标定制
1、步距角精度:±5%(整步,空载)

2、电感精度:±20%

3、电阻精度:±10%

4、温升:<80Max (额定电流,二相通电)

5、工作环境温度:-20 ˜ +50℃(无结冰)

6、绝缘电阻:100MΩ min.  500VDC

7、可非标定制

15920081001

在线咨询
  • 技术参数
  • 外形尺寸
  • 资料下载

命名规则

14E34-15-BS0601-100-B □□

命名段

含义

14

电机外径35mm

E

外部驱动式  N 贯通轴式  C贯通-固定轴式

34

机身长度34mm

15

额定电流1.5A

BS0801

BS0801:08 丝杆直径8mm;01丝杆导程1mm

100

丝杆长度 100mm

B

A:消隙螺母;   B:刹车;   C:编码器

□□

非标标识


技术参数(手机浏览时,可左右滑动表格)

电机规格

机身长度(mm)

相电流(A)

相 电 阻

(Ω)

相电感

(mH)

转动惯量

(g.c㎡)

重量Kg

适配驱动器

(推荐型号)

14

34

1.5

1.23

   1.4

20

0.19

SD-422R

14

47

1.5

3.2

3.2

  30

0.23

SD-422R

★ 以上产品为代表性产品,派生产品可根据客户要求制作。

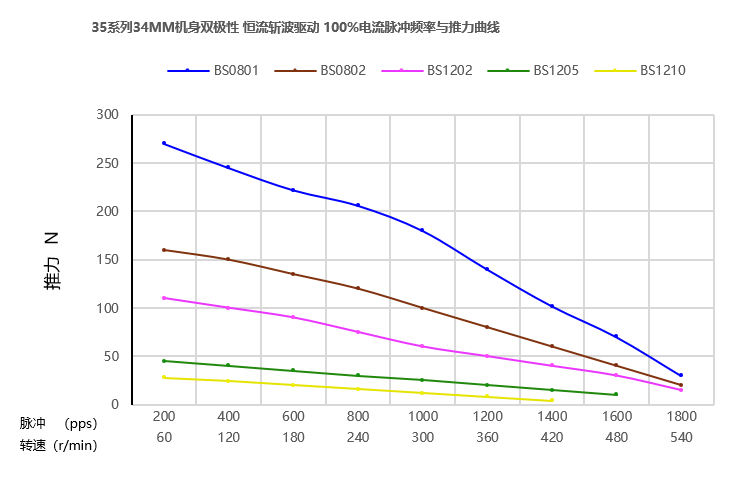

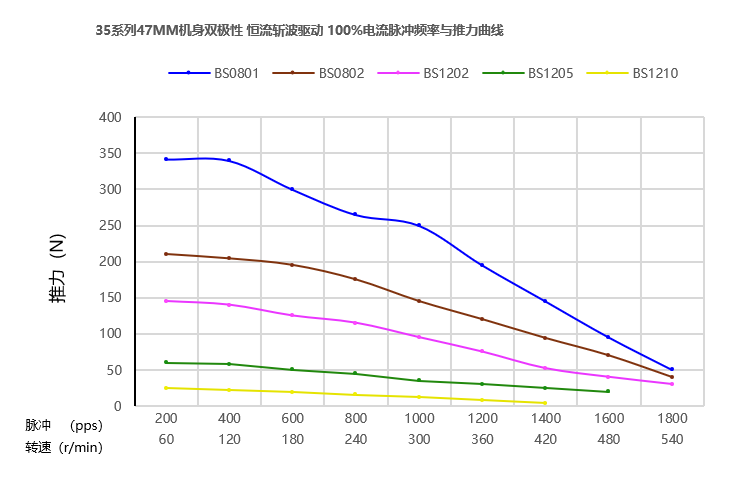

动态力矩曲线


35线性速度表

测试条件:恒流驱动,无加速度,2细分,驱动电压24V。

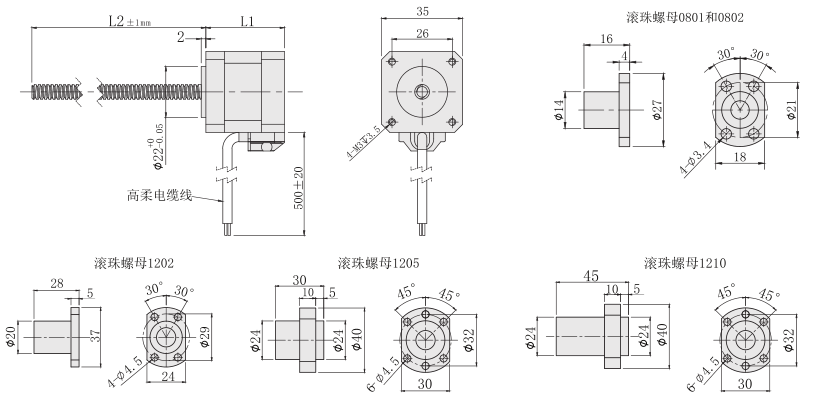

外形尺寸图(单位:mm

35mm滚珠丝杆电机尺寸图


本系列电机可以根据客户要求定制丝杆长度(L2) 、丝杆端部;
