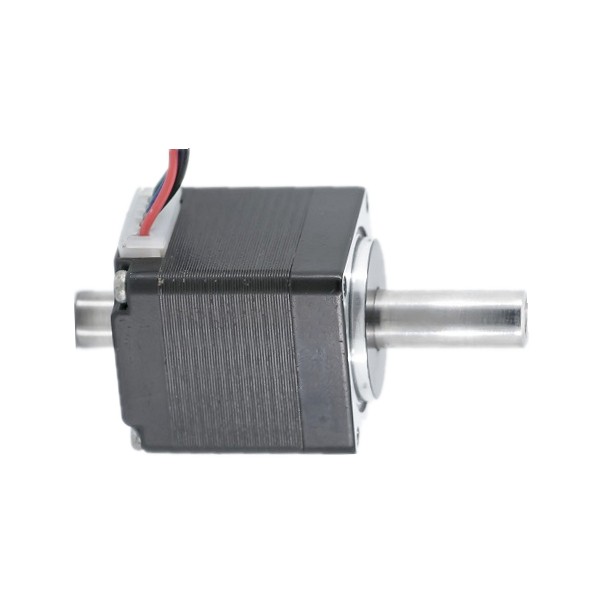

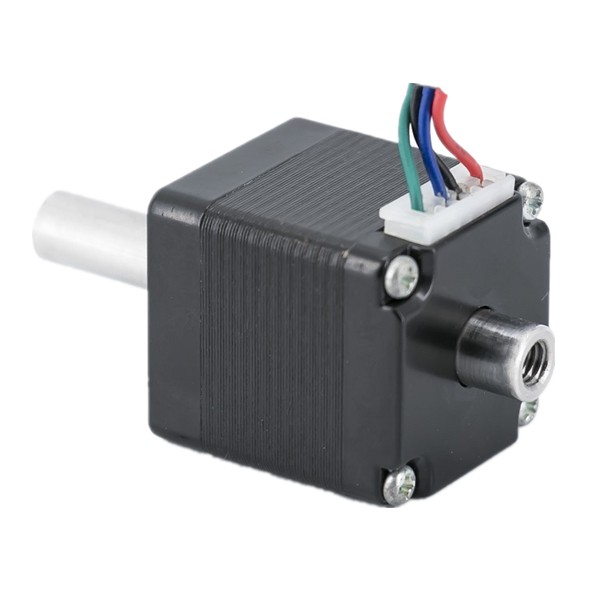

20mm中空轴步进电机

  • 品牌:金诺豪
  • 推荐驱动器: SD-422R
  • 径向容许负载:15N(距安装面5mm)
  • 轴向容许负载: 3N
1、步距角精度:±5%(整步,空载)

2、电感精度:±20%

3、电阻精度:±10%

4、温升:<80Max (额定电流,二相通电)

5、工作环境温度:-20 ˜ +50℃(无结冰)

6、绝缘电阻:100MΩ min.  500VDC

7、绝缘耐压:500VAC 1Min

15920081001

在线咨询
  • 技术参数
  • 外形尺寸
  • 资料下载

命名规则

08HS28-06D5-ZK □□

命名段

含义

08

电机外径20mm

HS

两相步进

28

机身长度28mm

06

额定电流0.6A

D

出轴方式:A圆轴;D单扁;U键槽;V双扁

5

输出直径5mm

ZK

中空轴电机

□□

非标参数


技术参数(手机浏览时,可左右滑动表格)

电机型号

  Model

保持转矩(N.M

机身长度

 L1 (mm)

相电流

(A)

相电阻

(Ω)

相电感

(mH)

转动惯量

(g.c)

重量

Kg

适配驱动器

(推荐型号)

08HS28-06D5-ZK □□

0.018

28

0.60

6.50

   2.2

1.6

0.04

SD-422R

08HS40-08D5-ZK □□

0.036

40

0.80

6.50

2.5

2.9

0.06

SD-422R

推荐驱动器是脉冲型,金诺豪还可以为客户提供以下驱动:

总线型步进驱动器★ IO控制、电位器调速★ 刹车控制

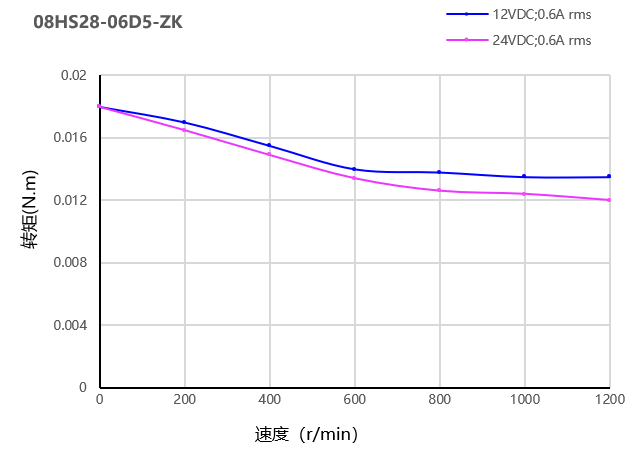

动态力矩曲线

曲线图

曲线图

注意事项

同一电机同一驱动器,在供电电压不同的情况下,输出力矩也会不同,建议客户充分考虑此因素,选型时预留足够的力矩余量。

驱动器电压越高,高速输出力矩越大,但不能超出驱动器的电压使用范围,建议电压小于或等于24VDC

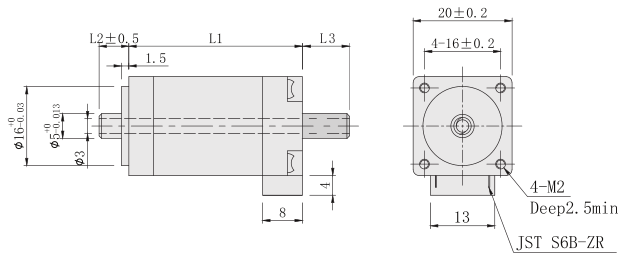

外形尺寸图(单位:mm

中空轴电机20外形尺寸图

本系列电机可以根据客户要求定制:机身长度(L1)、出轴长度(L2)、双出轴(L3)、出线方式。


PDF文件

3D

08HS28-06D5-ZK

点击下载

点击下载

08HS40-08D5-ZK

点击下载

点击下载
